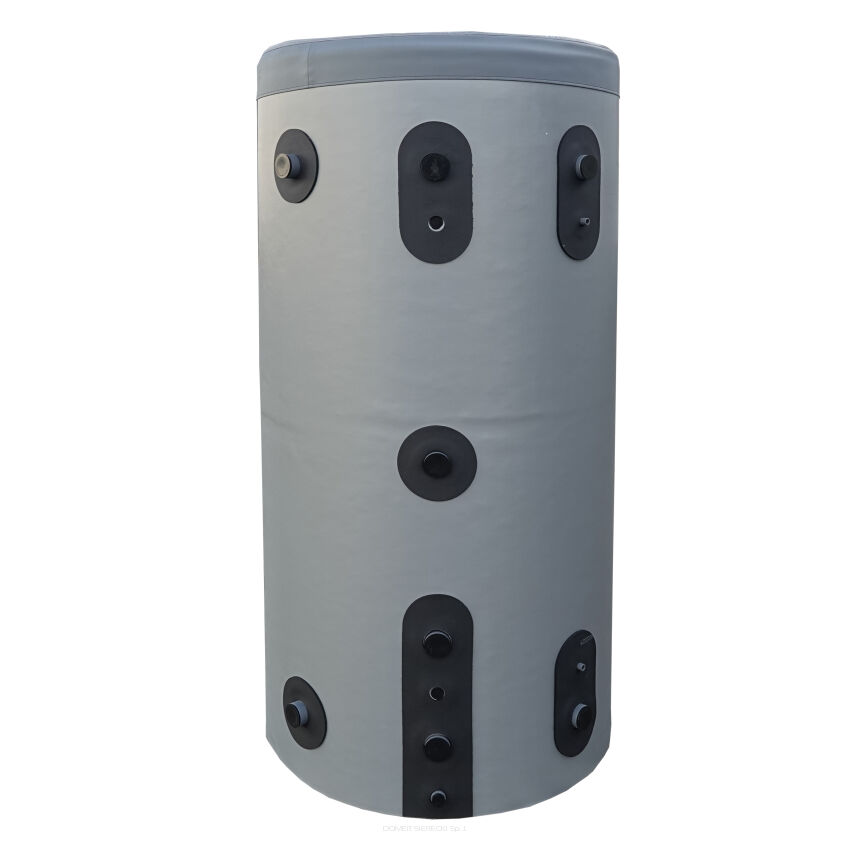

Zbiornik akumulacyjny, bufor PELLPAL V-600 - pojemność 560 L

Budowa zbiornika akumulacyjnego PELLPAL V

Zbiornik akumulacyjny jest urządzeniem wykonanym z blachy w wersji spawanej. Konstrukcja zbiornika posiada cylindryczny kształt w pozycji pionowej ustawiony na podporach (nogach) ze śrubami regulacyjnymi dla zbiorników PELLPAL V 200-800, które umożliwiają wypoziomowanie i ustawienie w pionie. Zbiorniki PELLPAL V 60-140 przeznaczone są do montażu w wersji wiszącej pionowej i posiadają przygotowane elementy montażowe, konstrukcyjne. Część walcowa (płaszcz) zamknięta jest obustronnie dnami płaskimi usztywnionymi przegięciami i żebrami wzmacniającymi. Zbiornik posiada zespół króćców przyłączeniowych: króćce zasilania i powrotu po stronie kotła i instalacji grzewczej oraz spustowy, pomiarowe oraz dodatkowy - uniwersalny (jako opcja). Schemat budowy zbiornika przedstawiono na załączonym schemacie w galerii.

Szczegółowe dane techniczne bufora PELLPAL V

• typ zbiornika: PELLPAL V-600
• sposób montażu: wiszący
• pojemność: 560 l
• medium robocze: woda
• max. dopuszczalne ciśnienie: 3 bar
• ciśnienie próbne: 5 bar
• max. temperatura wody: 100 ^OC
• szerokość: 890 mm
• głębokość: 905 mm
• wysokość: 1773 mm
• średnica króćców zasilania: 1 1/2 cal
• ilość króćców zasilania: 3 szt.
• średnica króćców powrotu: 1 1/2 cal
• ilość króćców powrotu: 3 szt.
• średnica króćca spustu: 3/4 cal
• ilość króćców spustu: 1 szt.
• średnica króćca odpowietrzenia: 3/4 cal
• ilość króćców odpowietrzenia: 1 szt.
• średnica króćców grzałek: 1 1/2 cal

• ilość króćców grzałek: 2 szt.

• średnica króćców termometrów analogowych: 1/2 cal
• ilość króćców termometrów analogowych: 2 szt.
• masa zbiornika (bez wody): 147 kg

Izolacja zbiornika akumulacyjnego PELLPAL V

Zbiorniki są izolowane termicznie na całej powierzchni. Materiał izolacji został tak dobrany, aby straty ciepła były minimalne (temperatura izolowanej powierzchni zbiornika ok. 30 ^OC) przy minimalnej grubości warstwy izolacji. Maty izolacyjne mogą być obudowane blachą lub zabezpieczone specjalną osłoną z worka z tworzywa sztucznego. Na czas transportu do miejsca montażu (kotłownia, piwnica) izolacja i osłona izolacji może być zdemontowana i założona po montażu zbiornika. Należy zwrócić uwagę aby w czasie demontażu i ponownym montażu izolacji i osłony nie uszkodzić.

Zbiorniki akumulacyjne do kotłów c.o.

Zbiorniki buforowe inaczej zwane zasobnikami ciepła, zbiornikami akumulacyjnymi czy też potocznie buforami są przystosowane do magazynowania wyłącznie płynów obojętnych neutralnych, tj. uzdatnionej i zdemineralizowanej wody kotłowej. Mogą współpracować z różnymi źródłami ciepła w instalacjach centralnego ogrzewania jak: kotły na paliwo stałe, kominki z płaszczem wodnym, pompy ciepła, systemy solarne itp. - wyłącznie jako akumulatory ciepła. Zadaniem zbiorników akumulacyjnych jest magazynowanie okresowego nadmiaru energii, w sytuacji zmiennego zapotrzebowania na ciepło dla potrzeb grzewczych. Zastosowanie zbiornika powoduje pełne wykorzystanie ciepła powstającego w procesie spalania i zmniejszenie zużycia paliwa w porównaniu z układem bez zbiornika. Wytworzona w kotle energia cieplna jest przekazana za pośrednictwem czynnika grzewczego do izolowanego zbiornika akumulacyjnego. Może ona zostać wykorzystana w późniejszym okresie w miarę wzrostu zapotrzebowania na ciepło na cele instalacji ogrzewczej. Dzięki zastosowaniu buforów ciepła zmagazynowana w zbiorniku energia jeszcze przez kilka godzin może być pobierana przez instalację grzewczą.

Opis elementów zbiorników akumulacyjnych PELLPAL V 200-800:

1 - płaszcz zbiornika, 2 - dennica, 3 - noga, 4 - izolacja termiczna, 5 - króćce zasilania (3 szt.), 6 - króćce powrotu (3 szt.), 7 - króciec spustowy (1 szt.), 8 - króćce pomiarowe do sterownika (2 szt.), 9 - króciec odpowietrzenia (1 szt.), 10 - króćce grzałek (2 szt.), 11 - króćce pomiarowe termometrów analogowych (2 szt.)



Bufor, zbiornik akumulacyjny
PellPal V 600 o pojemności 560 litrów

Więcej informacji dotyczących buforów akumulacyjnych PellPal V znajdziecie Państwo na stronie internetowej www.pellpal.pl - bufory PellPal V
