DANE TECHNICZNE
Typ silnika | silnik promieniowy |
Zasilanie | 230 V / 50 Hz |
Wydajność max. | 310 m3/h |
Prędkość obrotowa | 2730 obr./min |
Pobór mocy silnika | 48 W |
Masa | 2,35 kg |
Kondensator | 1,5 uF |
Temperatura spalin | do 350 OC |
Temperatura otoczenia |
od 0 OC do 45 OC |
Materiał wirnika | stal ocynkowana |
Symbol złożeniowy | WC 149 |
Średnica wirnika | 149 mm |
Gabaryty | 181 x 149 x 149 mm |
Przyłącze | przewód o długości 0,7 m do oprawy |
DANE TECHNICZNE
Typ silnika | silnik promieniowy |
Zasilanie | 230 V / 50 Hz |
Wydajność max. | 450 m3/h |
Prędkość obrotowa | 2730 obr./min |
Pobór mocy silnika | 48 W |
Masa | 2,35 kg |
Kondensator | 1,5 uF |
Temperatura spalin | do 350 OC |
Temperatura otoczenia |
od 0 OC do 45 OC |
Materiał wirnika | stal ocynkowana |

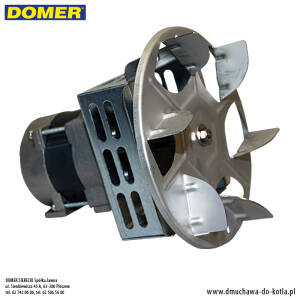

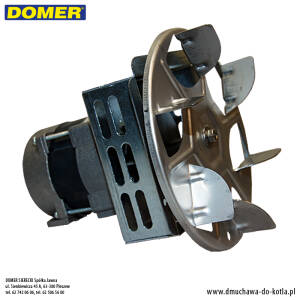

Symbol złożeniowy | WC 170 |
Średnica wirnika | 170 mm |
Gabaryty | 181 x 170 x 170 mm |
Przyłącze | przewód o długości 0,7 m do oprawy |
DANE TECHNICZNE
Typ silnika | silnik promieniowy |
Zasilanie | 230 V / 50 Hz |
Wydajność max. | 450 m3/h |
Prędkość obrotowa | 2730 obr./min |
Pobór mocy silnika | 48 W |
Masa | 2,35 kg |
Kondensator | 1,5 uF |
Temperatura spalin | do 350 OC |
Temperatura otoczenia |
od 0 OC do 45 OC |
Materiał wirnika | stal ocynkowana |
Symbol złożeniowy | WC 170 |
Średnica wirnika | 170 mm |
Gabaryty | 181 x 170 x 170 mm |
Przyłącze | przewód o długości 1 m do oprawy |
DANE TECHNICZNE
Typ silnika | silnik promieniowy |
Zasilanie | 230 V / 50 Hz |
Wydajność max. | 450 m3/h |
Prędkość obrotowa | 2730 obr./min |
Pobór mocy silnika | 48 W |
Masa | 2,35 kg |
Kondensator | 1,5 uF |
Temperatura spalin | do 350 OC |
Temperatura otoczenia |
od 0 OC do 45 OC |
Materiał wirnika | stal ocynkowana |
Symbol złożeniowy | WC 170 |
Średnica wirnika | 170 mm |
Gabaryty | 181 x 170 x 170 mm |
Przyłącze | przewód o długości 2 m do oprawy |
DANE TECHNICZNE
Typ silnika | silnik promieniowy |
Zasilanie | 115 V / 60 Hz |
Wydajność max. | 450 m3/h |
Prędkość obrotowa | 2750 obr./min |
Pobór mocy silnika | 78 W |
Masa | 2,35 kg |
Kondensator | 1,5 uF |
Temperatura spalin | do 350 OC |
Temperatura otoczenia |
od 0 OC do 45 OC |
Materiał wirnika | stal ocynkowana |
Symbol złożeniowy | WC 170 |
Średnica wirnika | 170 mm |
Gabaryty | 181 x 170 x 170 mm |
Przyłącze | puszka z przyłączami |

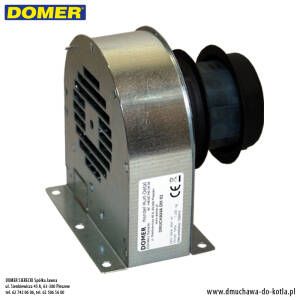

SYMBOL ZŁOŻENIOWY: DM 02
PARAMETRY TECHNICZNE
Wydajność max: 70 m3/h
Sprężanie max: 70 Pa
Zasilanie: 230 V / 50 Hz
Pobór mocy: maksymalnie 13 W
Liczba prędkości: 1
Rodzaj pracy: ciągły
Temperatura otoczenia: od 0 do 35 OC
Wymiary dmuchawy: 119 x 145 x 130 mm
Otwór wylotowy: 42 x 42 mm
PRZEZNACZENIE
Wentylator przeznaczony jest do nadmuchu czystego powietrza do palenisk kotłów centralnego ogrzewania. Znajduje również zastosowanie w wentylacji ogólnej pomieszczeń oraz urządzeń technologicznych.
BUDOWA WENTYLATORA
Dmuchawa składa się z dwóch elementów stalowych wyciętych z blachy ocynkowanej. Do obudowy zamontowany jest zewnętrzny silnik. Otwór wlotowy wentylatora przesłonięty jest siatką metalową zabezpieczając tym samym wirnik przed dostaniem się do niego elementów mogących go uszkodzić. Otwór wylotowy zakończony jest kołnierzem z otworami służącymi do zamontowania dmuchawy. Wszystkie połączenia elektryczne zostały zabezpieczone za pomocą materiału izolacyjnego. Silnik dmuchawy przystosowany jest do płynnej regulacji prędkości obrotów ustawianych poprzez parametry sterownika. Zastosowano silnik, który charakteryzuje wysoka jakość wykonania oraz trwałość elementów mechanicznych i elektrycznych. Silnik nie jest tanim chińskim zamiennikiem. Wentylator posiada deklarację zgodności CE - rok naniesienia 2014. Oświadczamy, że każda dmuchawa posiada Deklarację zgodności określającą zgodność z dyrektywami: niskonapięciową, kompatybilności elektromagnetycznej oraz polskimi normami.

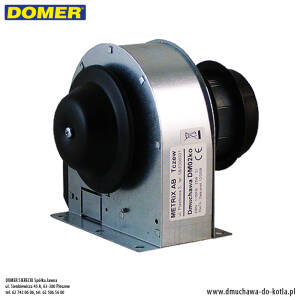

SYMBOL ZŁOŻENIOWY: DM 02 KO
PARAMETRY TECHNICZNE
Wydajność max: 70 m3/h
Sprężanie max: 70 Pa
Zasilanie: 230 V / 50 Hz
Pobór mocy: maksymalnie 13 W
Liczba prędkości: 1
Rodzaj pracy: ciągły
Temperatura otoczenia: od 0 do 35 OC
Wymiary dmuchawy: 119 x 145 x 130 mm
Otwór wylotowy: 42 x 42 mm
PRZEZNACZENIE
Wentylator przeznaczony jest do nadmuchu czystego powietrza do palenisk kotłów centralnego ogrzewania. Znajduje również zastosowanie w wentylacji ogólnej pomieszczeń oraz urządzeń technologicznych.
BUDOWA WENTYLATORA
Dmuchawa składa się z dwóch elementów stalowych wyciętych z blachy ocynkowanej. Do obudowy zamontowany jest zewnętrzny silnik. Otwór wlotowy wentylatora przesłonięty jest siatką metalową zabezpieczając tym samym wirnik przed dostaniem się do niego elementów mogących go uszkodzić. Otwór wylotowy zakończony jest kołnierzem z otworami służącymi do zamontowania dmuchawy. Wszystkie połączenia elektryczne zostały zabezpieczone za pomocą materiału izolacyjnego. Silnik dmuchawy przystosowany jest do płynnej regulacji prędkości obrotów ustawianych poprzez parametry sterownika. Zastosowano silnik, który charakteryzuje wysoka jakość wykonania oraz trwałość elementów mechanicznych i elektrycznych. Silnik nie jest tanim chińskim zamiennikiem. Wentylator posiada deklarację zgodności CE - rok naniesienia 2014. Oświadczamy, że każda dmuchawa posiada Deklarację zgodności określającą zgodność z dyrektywami: niskonapięciową, kompatybilności elektromagnetycznej oraz polskimi normami.

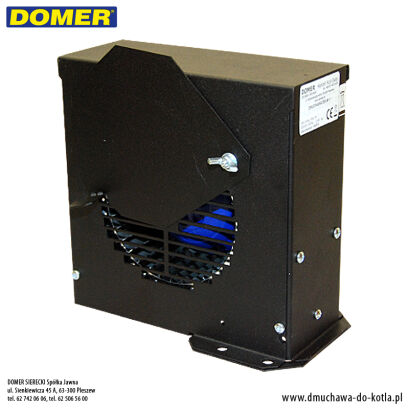

SYMBOL ZŁOŻENIOWY: DM 41-1
PARAMETRY TECHNICZNE
Wydajność max: 320 m3/h
Sprężanie max: 300 Pa
Kondensator: 2,5 uF / 450 V
Zasilanie: 230 V / 50 Hz
Liczba prędkości: 1
Rodzaj pracy: ciągły
Klasa szczelności: IP44
Głośność: 62 dBA
Temperatura otoczenia: od -15 do 45 OC
Prędkość obrotowa: 2390 obr./min
Kołnierz wylotowy: 101 x 70 mm
Otwór wylotowy: 68 x 46 mm
PRZEZNACZENIE
BUDOWA WENTYLATORA
SYMBOL HANDLOWY: DM 41 K
SYMBOL ZŁOŻENIOWY: DM 41-M1-PB0-K2-H0-BP00-G3
PARAMETRY TECHNICZNE
Wydajność max: 320 m3/h
Sprężanie max: 290 Pa
Kondensator: 2,5 uF / 450 V
Zasilanie: 230 V / 50 Hz
Liczba prędkości: 1
Rodzaj pracy: ciągły
Klasa szczelności: IP44
Głośność: 62 dBA
Temperatura otoczenia: od -15 do 45 OC
Prędkość obrotowa: 2390 obr./min
Kołnierz wylotowy: 135 x 104 mm
Otwór wylotowy: 90 x 50 mm
PRZEZNACZENIE
BUDOWA WENTYLATORA

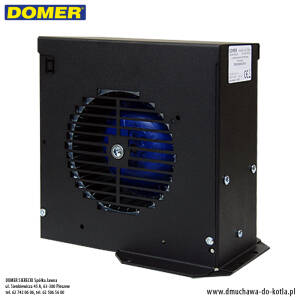

SYMBOL HANDLOWY: DM 42
SYMBOL ZŁOŻENIOWY: DM 42-M1-PB0-K2-H0-PW07-P1
PARAMETRY TECHNICZNE
Wydajność max: 320 m3/h
Sprężanie max: 290 Pa
Kondensator: 2,5 uF / 450 V
Zasilanie: 230 V / 50 Hz
Liczba prędkości: 1
Rodzaj pracy: ciągły
Klasa szczelności: IP44
Głośność: 62 dBA
Temperatura otoczenia: od -15 do 45 OC
Prędkość obrotowa: 2390 obr./min
Kołnierz wylotowy: 135 x 104 mm
Otwór wylotowy: 90 x 50 mm
PRZEZNACZENIE
BUDOWA WENTYLATORA

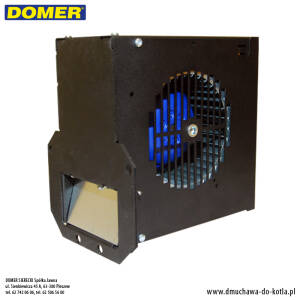

SYMBOL HANDLOWY: DM 42 K
SYMBOL ZŁOŻENIOWY: DM 42-M1-PB0-K2-H0-PW07-P2
PARAMETRY TECHNICZNE
Wydajność max: 320 m3/h
Sprężanie max: 290 Pa
Kondensator: 2,5 uF / 450 V
Zasilanie: 230 V / 50 Hz
Liczba prędkości: 1
Rodzaj pracy: ciągły
Klasa szczelności: IP44
Głośność: 62 dBA
Temperatura otoczenia: od -15 do 45 OC
Prędkość obrotowa: 2390 obr./min
Kołnierz wylotowy: 135 x 104 mm
Otwór wylotowy: 90 x 50 mm
PRZEZNACZENIE
BUDOWA WENTYLATORA
SYMBOL HANDLOWY: DM 42 K
SYMBOL ZŁOŻENIOWY: DM 42-M1-PO1-K2-H0-PW07-P2
PARAMETRY TECHNICZNE
Wydajność max: 320 m3/h
Sprężanie max: 290 Pa
Kondensator: 2,5 uF / 450 V
Zasilanie: 230 V / 50 Hz
Liczba prędkości: 1
Rodzaj pracy: ciągły
Klasa szczelności: IP44
Głośność: 62 dBA
Temperatura otoczenia: od -15 do 45 OC
Prędkość obrotowa: 2390 obr./min
Kołnierz wylotowy: 135 x 104 mm
Otwór wylotowy: 90 x 50 mm
PRZEZNACZENIE
BUDOWA WENTYLATORA
SYMBOL HANDLOWY: DM 42 K
SYMBOL ZŁOŻENIOWY: DM 42-M1-PO1-K2-H0-PW20-P2
PARAMETRY TECHNICZNE
Wydajność max: 320 m3/h
Sprężanie max: 290 Pa
Kondensator: 2,5 uF / 450 V
Zasilanie: 230 V / 50 Hz
Liczba prędkości: 1
Rodzaj pracy: ciągły
Klasa szczelności: IP44
Głośność: 62 dBA
Temperatura otoczenia: od -15 do 45 OC
Prędkość obrotowa: 2390 obr./min
Kołnierz wylotowy: 135 x 104 mm
Otwór wylotowy: 90 x 50 mm
PRZEZNACZENIE
BUDOWA WENTYLATORA
DANE TECHNICZNE
Typ silnika | silnik promieniowy |
Zasilanie | 230 V / 50 Hz |
Sprężanie max. | 290 Pa |
Wydajność max. | 320 m3/h |
Prędkość obrotowa | 2390 obr./min |
Pobór mocy silnika | 80 W |
Masa | 2,50 kg |
Kondensator | 2 uF |
Temperatura otoczenia | od -15 OC do 45 OC |
Materiał wirnika | stal ocynkowana |
Symbol złożeniowy |

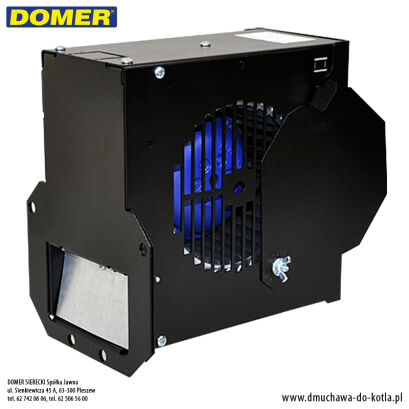

DM 44 |
SYMBOL ZŁOŻENIOWY: DM 90 GK3PP-C
PARAMETRY TECHNICZNE
Wydajność max: 320 m3/h
Sprężanie max: 300 Pa
Kondensator: 2,5 uF / 450 V
Zasilanie: 230 V / 50 Hz
Liczba prędkości: 1
Rodzaj pracy: ciągły
Klasa szczelności: IP44
Głośność: 62 dBA
Temperatura otoczenia: od -15 do 45 OC
Prędkość obrotowa: 2390 obr./min
Kołnierz wylotowy: 101 x 70 mm
Otwór wylotowy: 68 x 46 mm
PRZEZNACZENIE
BUDOWA WENTYLATORA
